عیب یابی و نگهداری سیستمهای پنوماتیک
عیب یابی و نگهداری سیستمهای پنوماتیک بخش مهمی از اتوماسیون صنعتی محسوب میشوند و تقریباً در تمام کارخانهها و خطوط تولید مدرن حضور دارند. از کنترل حرکت جکها گرفته تا باز و بسته کردن شیرها، همه با هوای فشرده کار میکنند. با اینکه این سیستمها نسبتاً ساده، تمیز و ایمن هستند، اما در صورت بروز ایراد یا عدم نگهداری صحیح، ممکن است راندمان تولید را کاهش داده یا حتی موجب توقف خط شوند.
در این مقاله به زبان ساده و کاربردی، روشهای عیبیابی و نگهداری سیستمهای پنوماتیک در صنایع را بررسی میکنیم تا بتوانید از بروز خرابیهای پرهزینه جلوگیری کنید.
چرا عیب یابی و نگهداری سیستمهای پنوماتیک اهمیت دارد؟
سیستم پنوماتیک مثل هر بخش دیگر از تجهیزات صنعتی نیاز به رسیدگی منظم دارد. هر چه هوا تمیزتر، فشار تنظیمشدهتر و قطعات سالمتر باشند، عمر سیستم بیشتر و بهرهوری بالاتر خواهد بود.
دلایل اهمیت نگهداری عبارتاند از:
-
- جلوگیری از توقف ناگهانی خط تولید
-
- کاهش هزینههای تعمیرات سنگین
-
- افزایش عمر جکها، شیرها و واحد مراقبت
-
- حفظ دقت در کنترل حرکت و فشار
-
- صرفهجویی در مصرف هوای فشرده و انرژی
عیب یابی و نگهداری سیستمهای پنوماتیک باعث میشود سیستم همیشه در حالت بهینه کار کند و از استهلاک زودرس قطعات جلوگیری شود.
اجزای اصلی سیستم پنوماتیک که باید بررسی شوند
برای عیب یابی و نگهداری سیستمهای پنوماتیک ، ابتدا باید بدانید کدام بخشها بیشترین نیاز به بازبینی دارند. در هر سیستم پنوماتیکی معمولاً این اجزا وجود دارند:
-
- کمپرسور تولید هوای فشرده
-
- مخزن ذخیره و واحد فیلتر، رگلاتور، روغنزن (FRL)
-
- شیلنگها و اتصالات
-
- شیرهای کنترل جهت (Solenoid Valves)
-
- جکها و سیلندرهای پنوماتیک
-
- سنسورهای موقعیت و کنترلکنندهها
هر کدام از این بخشها در عملکرد نهایی تأثیر مستقیم دارند، بنابراین باید طبق برنامه مشخص بازبینی و سرویس شوند.
روشهای عیب یابی و نگهداری سیستمهای پنوماتیک
وقتی سیستم پنوماتیک دچار مشکل میشود، معمولاً علائم آن بهصورت کاهش فشار، حرکت نامنظم جک یا صدای غیرعادی در مدار ظاهر میشود. برای تشخیص و رفع سریع ایراد، باید به ترتیب زیر پیش بروید:
۱. بررسی فشار هوا
یکی از رایجترین مشکلات، افت یا افزایش بیش از حد فشار هوا است.
اگر فشار کمتر از مقدار تنظیمشده باشد، جکها حرکت کامل انجام نمیدهند یا نیروی کافی تولید نمیکنند.
در مقابل، فشار زیاد ممکن است به سیلها یا اتصالات آسیب بزند.
راهحل:
-
- رگلاتور را بررسی کنید که بهدرستی تنظیم شده باشد.
-
- فیلتر و مسیر هوای ورودی را از نظر گرفتگی بررسی کنید.
-
- در صورت نیاز، کمپرسور یا مخزن را چک کنید که فشار خروجی کافی داشته باشند.
۲. نشتی هوا
نشتی هوا یکی از شایعترین و پرهزینهترین مشکلات سیستمهای پنوماتیک است. این نشتیها باعث کاهش راندمان و افزایش مصرف انرژی میشوند.
علائم نشتی:
-
- صدای سوت ضعیف از اتصالات یا شیلنگها
-
- افت فشار سریع پس از قطع هوا
-
- عملکرد نامنظم جکها
راهحل:
-
- تمام اتصالات را با کف صابون یا اسپری مخصوص نشتی بررسی کنید.
-
- اورینگها و بستها را در صورت خرابی تعویض کنید.
-
- در صورت استفاده از شیلنگ فرسوده، آن را با نمونهی استاندارد جایگزین کنید.
۳. آلودگی و رطوبت در هوا
هوای فشرده اگر حاوی گردوغبار، روغن یا آب باشد، به مرور زمان باعث آسیب به شیرها و سیلها میشود. رطوبت زیاد یکی از دلایل اصلی خرابی اجزای داخلی شیرهای پنوماتیکی است.
راهحل:
-
- از واحد مراقبت (FRL) استفاده کنید تا هوا قبل از ورود به مدار تصفیه شود.
-
- فیلترها را بهصورت دورهای تمیز یا تعویض کنید.
-
- از تخلیهکننده خودکار برای خارج کردن آب از مخزن استفاده نمایید.

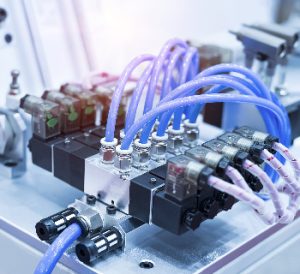

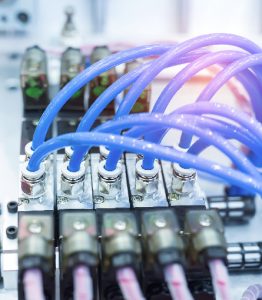

۴. خرابی شیر کنترل جهت
شیر برقی پنوماتیک مسئول هدایت مسیر هوا به جک است. در صورت خرابی، ممکن است جک در موقعیت خاصی گیر کند یا عمل نکند.
راهحل:
-
- ولتاژ و سیگنال ورودی شیر را بررسی کنید.
-
- بدنه و پورتهای شیر را از نظر آلودگی یا چسبندگی ذرات بررسی کنید.
-
- در صورت لزوم، شیر را باز و تمیز کنید یا جایگزین نمایید.

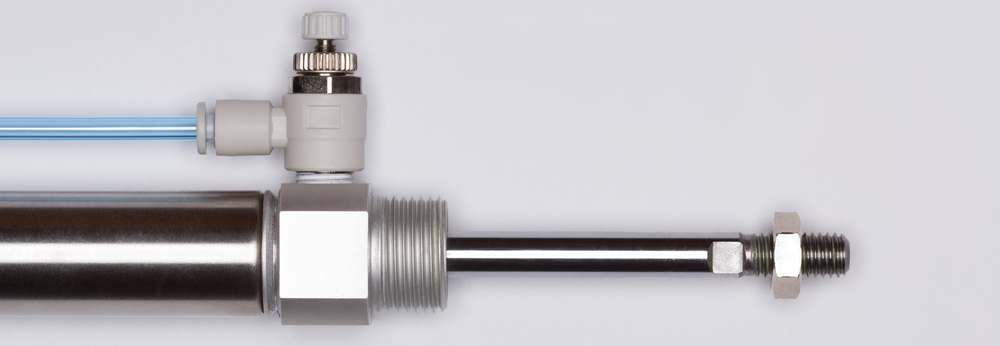

۵. مشکلات مربوط به جک پنوماتیک
گاهی حرکت جکها کند، نامنظم یا ناقص است. این ایراد میتواند از نشتی داخلی، خرابی سیلها یا مشکل در تنظیم سرعت باشد.
راهحل:
-
- از سالم بودن آببندی داخلی اطمینان حاصل کنید.
-
- واحد کنترل سرعت (Flow Control) را بررسی و تنظیم کنید.
-
- محور جک را از نظر انحراف یا گیر مکانیکی بررسی نمایید.
نکات مهم عیب یابی و نگهداری سیستمهای پنوماتیک
نگهداری منظم همیشه بهتر از تعمیر بعد از خرابی است. برای داشتن عملکرد پایدار، به این نکات توجه کنید:
-
- هوای ورودی را همیشه تمیز، خشک و بدون روغن اضافی نگه دارید.
-
- فیلترها را هر چند ماه یکبار تمیز یا تعویض کنید.
-
- فشار کاری سیستم را در محدوده استاندارد نگه دارید.
-
- جکها را به صورت دورهای از نظر نشتی و روانی حرکت بررسی کنید.
-
- از شیلنگهای باکیفیت و مقاوم در برابر فشار استفاده کنید.
-
- در محیطهای پرگردوغبار از محافظ برای شافت جکها استفاده نمایید.
-
- اتصالات را بیش از حد سفت نکنید تا رزوهها آسیب نبینند.
-
- در صورت نیاز، از گریس مخصوص پنوماتیک برای نگهداری داخلی استفاده کنید.
برنامه زمانبندی سرویس دورهای پنوماتیک
برای اینکه سیستم همیشه در بهترین وضعیت کار کند، لازم است یک برنامه زمانبندی منظم داشته باشید:
-
- روزانه: بررسی فشار، صداهای غیرعادی و عملکرد کلی سیستم
-
- هفتگی: تخلیه آب از مخزن و بررسی نشتی در اتصالات
-
- ماهانه: تمیز کردن فیلترها و بازبینی عملکرد جکها و شیرها
-
- هر ۶ ماه: تعویض اورینگها، بازبینی کمپرسور و شیلنگها
-
- سالانه: سرویس کامل سیستم، تعویض قطعات فرسوده و تنظیم مجدد فشار
این کار از خرابی ناگهانی و توقف تولید جلوگیری کرده و عمر مفید تجهیزات را چند برابر میکند.
اشتباهات رایج درعیب یابی و نگهداری سیستمهای پنوماتیک
خیلی از خرابیها به خاطر خطاهای ساده در استفاده یا سرویس اتفاق میافتند. این موارد را حتماً جدی بگیرید:
-
- استفاده از روغن یا گریس نامناسب
-
- بیتوجهی به رطوبت داخل هوا
-
- تنظیم نادرست رگلاتور
-
- تمیز نکردن فیلترهای FRL
-
- نصب جک یا شیر در جهت اشتباه
-
- استفاده از قطعات غیراستاندارد یا بیکیفیت
پرهیز از این اشتباهات ساده میتواند هزینه تعمیرات را به میزان چشمگیری کاهش دهد.
توصیههای نهایی برای افزایش عمر سیستم پنوماتیک
برای حفظ راندمان بالا در خطوط تولید، رعایت چند نکته اساسی الزامی است:
-
- آموزش اپراتورها در زمینه کار با سیستم پنوماتیک
-
- ثبت تاریخچه تعمیرات و سرویسها برای هر دستگاه
-
- استفاده از سنسورهای هشداردهنده فشار و دما
-
- طراحی مدار با مسیرهای کوتاه و اتصالات محکم
-
- بررسی منظم نشت در شبها یا زمانهای بدون تولید
-
- جایگزینی بهموقع قطعات فرسوده قبل از خرابی کامل
جمعبندی
سیستمهای پنوماتیک اگرچه ساده و کارآمد هستند، اما برای حفظ عملکرد دقیق و پایدار، نیاز به عیب یابی و نگهداری سیستمهای پنوماتیک دارند. رعایت نکات گفتهشده در این مقاله باعث میشود تجهیزات شما سالها بدون افت کارایی و خرابی کار کنند. با چککردن منظم فشار، رطوبت، نشتی و سلامت اجزا، میتوانید از توقف تولید، هزینههای اضافی و افت کیفیت عملکرد جلوگیری کنید.
سیستم پنوماتیک سالم یعنی خط تولید پایدار، راندمان بالا و عمر طولانی تجهیزات — پس پیشگیری همیشه بهتر از تعمیر است.
